Figuras

Figuras desempenham um papel fundamental em documentos científicos, enriquecendo o texto com gráficos, ilustrações, desenhos, fotografias e outros elementos visuais que não são classificados como quadros ou tabelas. Elas podem ser inseridas em qualquer seção do documento para complementar ou esclarecer o conteúdo apresentado. Recomenda-se evitar o uso de imagens de resolução excessivamente alta para não sobrecarregar o tamanho do arquivo final.

Inserção de figuras com Markdown

O Markdown oferece uma maneira prática e eficiente de inserir figuras em documentos técnicos. Veja abaixo um exemplo de inclusão utilizando a sintaxe correta:

O pássaro, com cores que evocam a bandeira nacional, torna-se um símbolo da identidade brasileira. Sua presença majestosa convida à reflexão sobre a beleza e riqueza da fauna nacional, patrimônio que deve ser preservado. Um exemplo pode ser visto na Figura \ref{passaro_exemplo}:

![Pássaro com as cores da bandeira do Brasil](imagens/passaro.jpg){#passaro_exemplo escala=0.4}

Fonte: Autor.

A exuberância de cores deste pássaro remete à biodiversidade brasileira, destacando a importância da preservação ambiental.

Sintaxe para inclusão e referência de figuras

Ao incluir figuras, é essencial mencionar a fonte imediatamente após a imagem. É possível especificar a largura opcionalmente, controlando o tamanho da imagem em relação à largura da página. Para referenciar a figura no texto, utilize os comandos \autoref{rotulo} ou Figura \ref{rotulo}.

Exemplo de inclusão e referência:

![Título da figura](imagens/imagem.png){#rotulo largura=100%}

Fonte: Autor.

Referências no texto:
- Ver \autoref{rotulo}.
- Ver Figura \ref{rotulo}.

Utilização de snippets no Visual Studio Code

O template da ferramenta VixeText suporta snippets no Visual Studio Code, facilitando a criação rápida e padronizada de figuras. Para utilizar o snippet específico para figuras, digite:

lt:figura

e pressione Ctrl + Espaço. Isso exibirá os snippets disponíveis para fácil seleção e inserção.

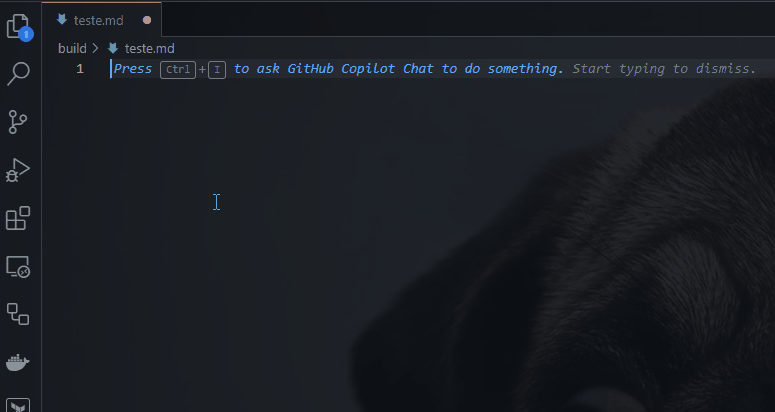

Exemplo de uso de snippets no VSCode

Visualização final em documento PDF

Após compilação, as figuras são exibidas no documento PDF com sua formatação original preservada, garantindo uma apresentação visual consistente e profissional.

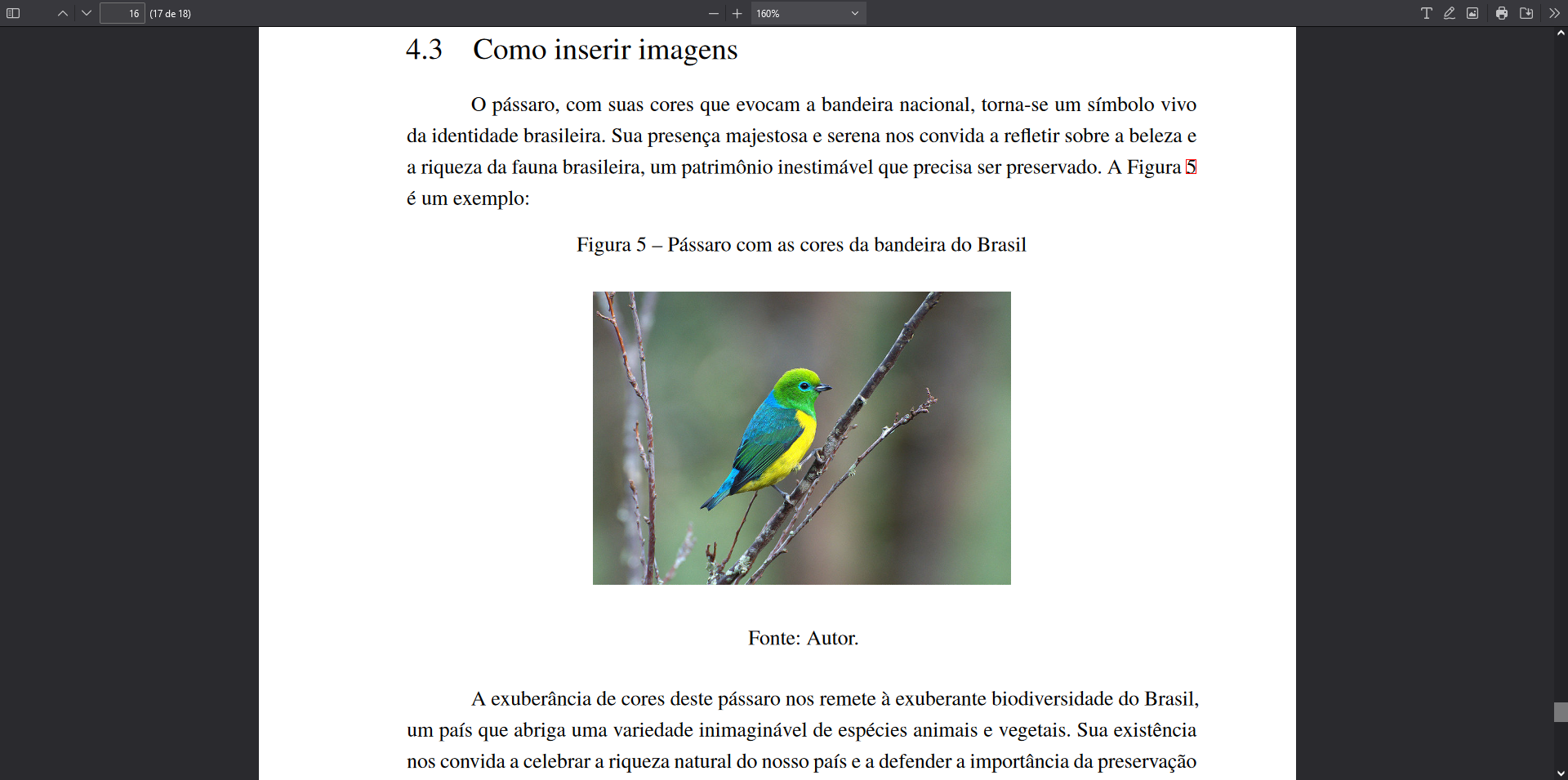

Exemplo de figura no PDF

Este guia destaca a relevância das figuras em documentos científicos, fornecendo orientações claras para inserção, formatação e referências, explorando adequadamente os recursos avançados disponíveis no template da ferramenta VixeText.
